光学顕微鏡（形態系）

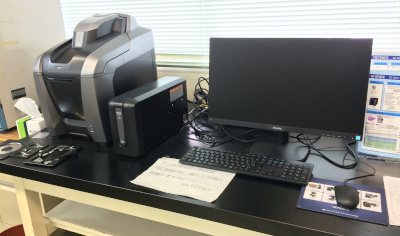

オールインワン蛍光顕微鏡 BZ-X800
担当：矢生（36737）
対物レンズやフィルタの切り替え、焦点調節、試料移動等ほぼ全ての操作をモニター上で行います。 筐体にブラックスペースを内蔵しているので、明るい部屋での蛍光試料観察が可能です。 また、明視野観察や位相差観察も可能です。
注）画像データは、ネット経由で転送してください。タイムラプスは対応していません。機器施設HPからの予約制。
- 対物レンズ：
- 4x(Ph), 10x(Ph), 20x(Ph), 20x, 40x, 100x(油浸)、デジタルズーム有り
- 蛍光フィルタ(励起波長,吸収波長,ダイクロイックミラー波長)：
- DAPI-V（395±25, 460±50, 425nm）
- GFP（470±40, 525±50, 495nm）
- TRITC（545±25, 605±70, 565nm）
- Cy5（620±60, 700±75, 660nm）
- 光源ランプ：
- 12V 100Wハロゲン（明視野用）、LEDランプ（蛍光励起用）
- 冷却型モノクロCCD（2/3インチ 150万画素）、液晶フィルタでカラー化
- 画像取得：
- シングル、マルチカラー、Zスタック
- 画像処理・計測：
- ヘイズリダクション（画像ボケ除去）、オーバーレイ、クイックフルフォーカス、自動イメージジョイント、セルカウント機能など
プレパラート・プラスチックシャーレ・マルチウェルプレート・ガラスボトムディッシュなどの標本に対応しています。
《注意》本装置の設置場所はテンキー錠にて常時施錠されております
設置場所：光顕室（228）
オールインワン蛍光顕微鏡 BZ-9000
担当：矢生（36737）
対物レンズやフィルタの切り替え、焦点調節、試料移動等ほぼ全ての操作をモニター上で行います。 筐体にブラックスペースを内蔵しているので、明るい部屋での蛍光試料観察が可能です。 また、明視野観察や位相差観察も可能です。
注）画像データは、ネット経由で転送してください。タイムラプスは対応していません。 機器施設HPからの予約制。
- 対物レンズ：
- 2x, 10x, 20x(位相差), 40x, デジタルズーム有り
- 蛍光フィルタ(励起波長,吸収波長,ダイクロイックミラー波長)：
- DAPI-BP（377/50, 447/60, 409nm）
- GFP（470/40, 525/50, 495nm）
- TexasRed（560/40, 630/75, 585nm）
- 光源ランプ：
- 12V 100Wハロゲン（明視野用）、120W 超高圧水銀ランプ（蛍光励起用）
- 冷却型モノクロCCD（2/3インチ 150万画素）、液晶フィルタでカラー化
- 画像取得：
- シングル、マルチカラー、Zスタック
- 画像処理・計測：
- ヘイズリダクション（画像ボケ除去）、オーバーレイ、クイックフルフォーカス、自動イメージジョイント、セルカウント機能など
プレパラート・プラスチックシャーレ・マルチウェルプレート・ガラスボトムディッシュなどの標本に対応しています。
《注意》本装置の設置場所はテンキー錠にて常時施錠されております
設置場所：光顕室（228）
実体蛍光顕微鏡（ライカ MZ16FA）＋冷却カラーデジタルカメラ（ライカ DC500）
担当：矢生（36737）
ライカ MZ16FAは、フル電動、アポクロマート光学系、最大ズーム比16：1、
最高総合倍率115倍（x1対物レンズ倍時）の実体蛍光顕微鏡である。ズーミング、
フォーカス合わせ、フィルター切り替え、蛍光シャッターの開閉、
ダブルアイリス絞りによる焦点深度調節が、全て電動キータッチで行なえる。
また、通常観察用にＷアーム落射照明装置や、ポジ・反転ネガ・レリーフコントラストの
３つのモードで観察できる透過光ベースが装備されている。
撮影装置には、冷却カラーデジタルカメラ DC500（Windows用）装備され、
最大1200万画素での撮影が可能である。
- 観察倍率：
- 7.1～115倍（1x対物レンズ使用時）
- 4.5～72.5倍（0.63x対物レンズ使用時）
- 対物レンズ：
- 1x、0.63x
- 蛍光フィルター：
- UV, GFP Plus, Texas Red
| |
励起フィルター |
吸収フィルター |
| UV |
360/40nm(340～380nm) |
420nm |
| GFP Plus |
480/40nm(460～500nm) |
510nm |
| Texas Red |
560/40nm(540～580nm) |
610nm |
《注意》本装置の設置場所はテンキー錠にて常時施錠されております
設置場所：光顕室（228）
倒立蛍光顕微鏡（ニコン DIAPHOT-TMD）+ CCDカメラ（島津理科 Moticam2000）
担当：矢生（36737）
明視野、位相差や蛍光での観察やMoticam2000での画像の取り込みが可能である。 蛍光は、FITC用フィルターが装備されている。
《対物レンズ》
- Plan 10xDL(ph1), 20xDL(ph2), 40xDL(ph3)
- Flou 10x, 20x
《注意》本装置の設置場所はテンキー錠にて常時施錠されております
設置場所：光顕室（228）

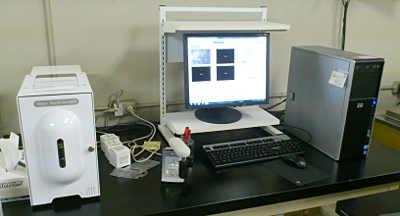

タイムラプスイメージング装置
担当：矢生（PHS:36737）
インキュベーター、顕微鏡、冷却カメラ、コンピュータ等で構成される。暗室不要でタイムラプス観察／解析可能。
《注意》本装置の設置場所はテンキー錠にて常時施錠されております
設置場所：光顕室（228）
