実験実習機器施設の主要な機器（抜粋）

---

フローサイトメーター（BD LSRFortessa X-20）

細胞自動解析装置。従来機より高感度であり、3台のレーザーを搭載し、同時に11種類の蛍光を測定可能。自動蛍光補正機能を有している。

レーザー：	Blue laser／488 nm, Red laser／640 nm, Violet laser／405 nm
測定パラメータ：	13パラメーター同時取得 （蛍光11、散乱光2）
サンプル流速：	6－120 event／min
測定粒子可能サイズ：	0.5－50μm
最大測定速度：	40,000 event／sec
出力可能ファイル形式：	FCS3.0, PDF
コンピューター：	Windows 7

• 《表》フローサイトメーターBD LSRFortessa X-20 の蛍光波長検出域(※PDF)

---

セルソーター（BECTON DICKINSON FACSAria II）

仕様：

レーザー：	Blue laser／488 nm, Red laser／633 nm, Violet laser／405 nm, Near UV／375 nm
測定パラメータ：	11パラメーター同時取得（蛍光9、散乱光2）
測定粒子可能サイズ：	0.5－30 μm
最大分取速度：	30,000 event／sec
出力可能ファイル形式：	FCS3.0，PDF
コンピュータ：	Windows Vista

• 《表》 セルソーターBD FACSAria IIの蛍光波長検出域(※PDF)

---

マルチプレート用 吸光・蛍光・発光測定装置（BioTek, Cytation5）

吸光、蛍光、発光を測定することが可能なマイクロプレート光度計
核酸やタンパク質濃度を2 μlで最大16サンプル同時に測定できる Take3 Plate の使用も可能

測定波長範囲：

吸光　230～999nm, 蛍光　250～700nm（半値幅 9～50nm）

1nm刻みで設定可能なモノクロメーター

対応プレート：

6～384 ウエルプレート

測定モード：

エンドポイント（ウエルの中央1点測定）、エリアスキャニング（ウエル内を多点測定）、カイネティック（経時的変化をウエルの中央1点で測定）、スペクトラルスキャニング（波長を指定した間隔で増加させ連続測定）

• 各種マニュアル類がダウンロード出来ます。

---

マイクロプレート光度計（Molecular Devices SpectraMax 190）

可視/紫外測定波長領域:

190 nm～850

モノクロメーター：

1nm刻みで設定可能
最大6波長測定が可能（１アッセイあたり）

対応プレート：

96 wellマイクロプレート、UV透過性プレート

測定モード：

エンドポイント、カイネティック、スペクトルスキャン

マイクロプレート撹拌および温度制御可能

---

塩基配列解析装置, DNA Sequencer（アプライド・バイオシステムズ）

---

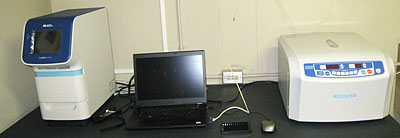

リアルタイムPCRシステム（ライフテクノロジーズ・ジャパン社製　StepOne PLUS)

定量PCRを行うための機器である。TaqManプローブを用いた解析、SYBRGなどを用いたインターカレーション法での検出ができる。 　最低10μlでの反応が可能である。96wellプレートの他，8連チューブなどでも 反応できる。
　Fastモードを使うことによって40分で反応を終えることが可能である。 6つのブロックゾーンで異なる温度を設定・運転することができる「VeriFlex」 ブロックが搭載されている。
　使用の際は機器施設HP 「主要機器の予約」 から予約してご使用ください。

---

デジタルPCR（Bio-Rad社 QX100 Droplet Digital PCRシステム）

デジタルPCRは高精度高感度で絶対定量を行うことができます。測定にはFAM, VICラベルのプローブが必要です。 また、CNV解析、Rare sequence検出、遺伝子発現解析等に応用可能です。

---

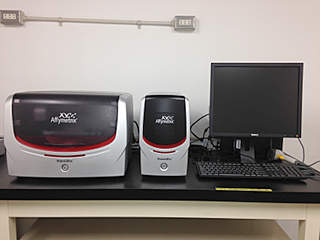

マイクロアレイ（Affymetrix社 Gene Atlas）

遺伝子発現の網羅的解析を行う。Affymetrix社製の各種解析ソフトが付属。

---

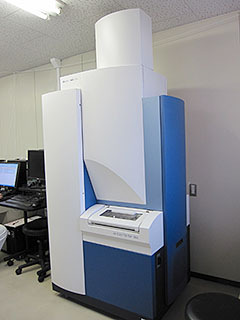

質量分析計（AB SCIEX社製 MALDI-TOF/TOF5800）

マトリックス支援レーザー脱離イオン化（Matrix-Assisted Laser Desorption Ionization, MALDI）法を用いた AB SCIEX MALDI-TOF/TOF5800.

---

NanoLC-spotter(KYA Tech社製DiNa)

複数のペプチドが混在しているサンプルのprotease digestを、nanoLCで分離してマトリックスとともにサンプルプレートにスポットすることができる。

---

質量分析計（Thermo Fisher Scientific社製 Xcalibur LC-Mass）

エレクトロンスプレーイオン化（ElectronSpray Ionization; ESI）法を用いたThermo Fisher Scientific Xcalibur Finningan LTQ LC-Mass.
　 スプリットレス高耐圧ナノLCシステム (AMR社製　ADVANCE UTLC) 複数のペプチドが混在しているサンプルをオートサンプラーからHPLC分離し、Xcaliburにスプレーする。

---

超遠心機

1．超遠心機 （BECKMAN-COULTER Optima^TM L-90K）

ローター等については、遠心機関係のページを参照して下さい。

---

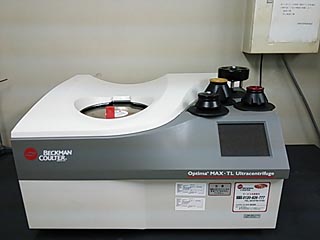

2．卓上超遠心機 （BECKMAN TL-100）

ローター：TLA-100, TLA-120.2, TLA-100.3, TLS-55 が遺伝子解析室の低温室内にあります。 微量サンプルの10万rpm（540960xg)までの超遠心が可能。詳しくは、 超遠心機関係のページを参照して下さい。

---

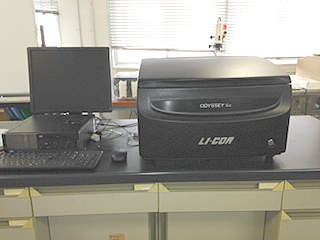

近赤外蛍光イメージャー“ODYSSEY CLx”

ウェスタンブロッティングのメンブレンおよび泳動ゲルの蛍光検出を行うための装置です。

• 近赤外波長域を利用したレーザースキャナ
• 700nm、800nmの光源（A)と、それぞれに対する検出器(D）を搭載
• 長寿命レーザー（>40,000 時間）
• 解像度は21～337μm　

---

ウルトラミクロトーム（Leica、UC7）

準超薄切片・超薄切片が自動・手動で作製可能です。ナイフステージを電動で制御し殆どの操作をタッチパネル式コントローラーユニットで行うことが可能です。 最初は必ず当室の担当者と 一緒に使用すること。 ガラスナイフ等は各自で用意すること。予約制。

---

共焦点レーザー顕微鏡（オリンパス, FV-1000D, IX81）

本装置は、通常の蛍光顕微鏡と比べて、解像度の高い光学断面像が得られる。 また、複数の光学断面像から、短時間で立体構築することができ、 組織や細胞などの微細形態の立体的観察、蛋白質等の細胞内局在の観察が可能である。 倒立型電動顕微鏡を使用し、４レーザーを搭載して、同時に３カラー、仮想チャンネルを使用して４カラーで撮影可能。 また、微分干渉像の観察･撮影、蛍光(UV励起、B励起、G励起)像の観察が可能。

対物レンズ：

UPlan SApo 10×/0.40, 20×/0.75, 40×/0.95, 60×/1.35 Oil

レーザー：

405nmLD, 473nmLD, 635nmLD, 543nm HeNeレーザー

---

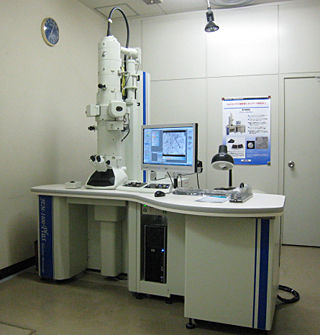

透過型電子顕微鏡（JEOL JEM-1400Plus）

　10倍～×120万倍までを 8M Pixels CCD カメラで観察・撮影が可能です。明室でのモニター観察が可能です。フィルム撮影はできませんが、蛍光板での観察も可能です。オートモンタージュ機能を使えば、高画質・広視野の画像を簡単に撮影できます。撮影画像のファイル形式は、BMP or/and rawTIFFが選択できます。rawTIFF画像はオフラインViewer ソフト「SightX Viewer」を使用して、別のパソコンで閲覧・編集ができます。画像データの取り出しにUSBフラッシュメモリー使用可能です。

加速電圧：	40、60、80、100、120kV
倍率：	MAGモード、　200倍?120万倍 LOWMAGモード、10倍～1000倍

---

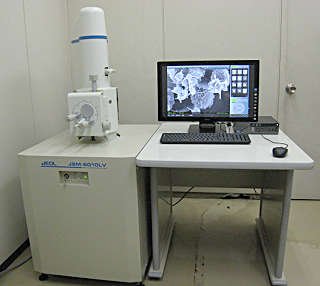

走査型電子顕微鏡（JEOL、JSM-6100LV）

二次電子像や反射電子像の観察が可能。低真空モードで、無蒸着でも観察が可能。殆どの操作をモニター上で行います。

注）画像データの取出しはCD、DVDで行ってください。機器施設HPからの予約制。

倍率：	ｘ5?ｘ300,000
加速電圧：	0.5kV?20kV（43段）
画素数：	640ｘ480、1,280ｘ960、2,560ｘ1,920、5,120ｘ3,840
ファイル形式：	BMP、TIFF、JPEG

---

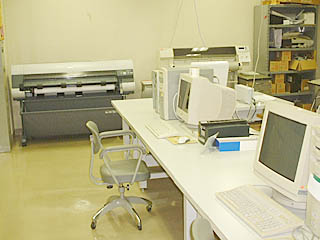

スライド作成システム

主に学会用ポスター等の作成・出力を行うためのシステム。 素材画像の入力から、完成原稿を出力するまでのほぼすべての過程をサポート。

入力装置：

• フィルムスキャナ

  35mmフィルム等からの画像取込み

• フラットベッド型イメージスキャナー

  本・写真・透過原稿等からの画像取込み

処理装置：

• Windowsコンピュータ（2台）
• Macintoshコンピュータ（1台）
• 各PCにおいてUSBメモリの使用を禁止します。

大判カラープリンタ：

◎２機種設置されています。特に理由がない限り次に示す運用方法にご協力下さるようお願いいたします。

Canon PRO-4100S：主に普通紙やフォト光沢紙等の特殊な紙への印刷を中心とした運用

Canon iPF8400SE：主に不織布への印刷を中心とした運用

◎使用可能な用紙

用紙種類	用紙幅	使用料
普通紙（上質）	914mm	70円／100mm （※A0サイズ相当で約840円）
	1,067mm
不織布（布）	914mm	200円／100mm （※A0サイズ相当で約2,400円）
	1,067mm
光沢紙	1,067mm	300円／100mm （※A0サイズ相当で約3,600円）
※利用者が自前の用紙を持込んだ場合		40円／100mm （※A0サイズ相当で約480円）

• USBメモリでの原稿データ持込みを禁止します。
• 大判カラープリンタを使用した場合は、使用長さを利用者ノートに御記入下さい。 スライド作成システムの利用者ノートにも御記入下さい。
• 通常セットされている用紙は914mm幅用紙〈PRO-4100S：普通紙（上質）、iPF8400SE：不織布〉です。他の用紙へ変更・交換を担当職員に依頼する場合は、希望使用時間の15～20分ほど前にお申し付け下さい。また、利用者ご自身で用紙を変更・交換された場合は、通常の用紙に戻しておいて下さい
• 「解析アプリ・取扱説明書のダウンロード」のページから使い方についての簡易ガイドがダウンロード出来ます。（学内のみ）

《注意》本装置の設置場所はテンキー錠にて常時施錠されております

---

行動追跡解析システム（Nuldus社製 EthoVision XT 10）

ビデオカメラ等からの映像やPC上の動画ファイルをもとにして、追跡対象である動物(マウス・ラット) を検出・特定した上で軌跡として記録し、運動量(移動距離)、速度、特定エリアへの進入回数やトータル時間などのパラメータを自動計算するコンピューター 解析システム。

《特長》

• アナログ映像のリアルタイム解析に対応し、さらにデジタル記録された動画ファイルを読み込んで行うオフライン解析にも対応．パソコンの処理能力を最大限活かし、解析時間を大幅に短縮できる
• ヒートマップ図や記録状態を時系列チャート図として表示する機能等、既存のシステムに比べビジュアル面が強化されている
• 様々な記録環境に対応した初期設定が最初から用意されており、環境設定に要する手間を軽減できる

---
